Switch Reparatur Battery Laden… Heute hatten wir eine sehr zickig Switch mit defekten Usb Port, defektem M92 Chip und einen schwer auffindbaren weiteren Fehler.
Nach Wechsel des Usb Ports wollte die Switch weiterhin den Akku nicht laden, immerhin war die Buchse wieder mit allen Pins verbunden, also gingen wir weiter auf Fehlersuche und fanden Kurzschlüsse am M92 Chip. Nach Tausch des Chips lagen auch endlich die 15V wieder an. Aber trotzdem lies sich der Akku nicht laden. Mittels Hekate stellten wir fest, dass der Fuel Gauge Chip in „Batterie Info“ mit Error gekennzeichnet war.. rundherum keine Kurzschlüsse zu finden, also einen weiteren Übertäter gefunden.

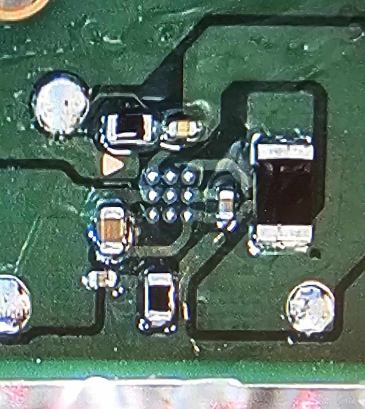

Diesen Chip haben wir mittels Laser entfernt, leider haben wir nicht von jedem Schritt Fotos gemacht.. Aber ich denke mal bzgl. Switch Reparatur Battery Laden Defekt, sind die Fotos selbsterklärend.
Diesen kleinen Chip haben wir aus einem Donor Board entfernt und reballed um ihn auf die defekte Switch aufzulöten.
Danach hat die Switch endlich wieder wie gewohnt funktioniert. Wie gesagt, leider haben wir weitere Fotos vergessen zu machen.. Das holen wir beim nächsten Mal nach. Hauptsache der Kunde ist zufrieden mit unserer Switch Reparatur.
