Ps5 Hdmi Transponder Chip
Heute hatten wir eine Ps5 ohne Bildausgabe. Der Hdmi Port / Anschluss war dieses mal nicht der Übertäter, sondern der Hdmi IC Chip auf der Konsole. Der Hdmi Transponder Chip wandelt die Bildausgabe für Hdmi um, damit ein Bild zustande kommt. Hier war eine Pcb bzw. Smd Reparatur bzw. ein Austausch des Chips notwendig.

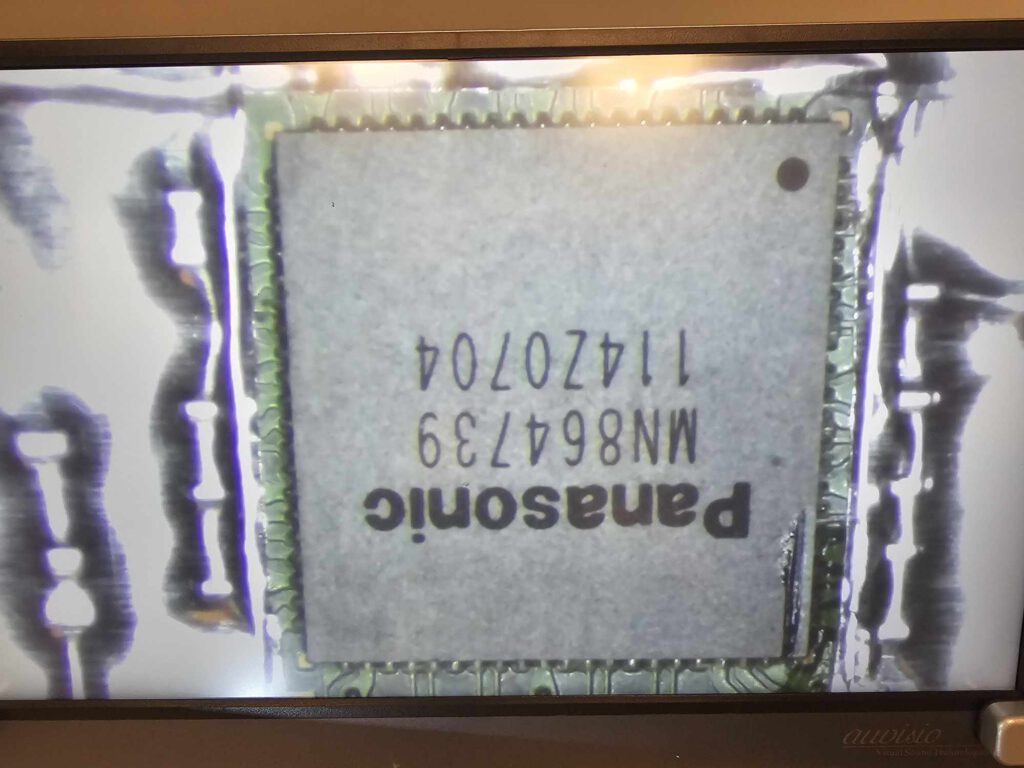

Auf dem folgenden Bild sieht man, wie klein dieser Transponder Chip ist :
Dieser Chip muss mittels kontrollierter Heißluft entfernt werden um die Platine nicht zu beschädigen, im Anschluss werden die Lötpads für die Füße des Chips neu verzinnt und ein neuer Chip wird haargenau platziert.
Im Gegensatz zu vielen anderen Reparatur „Profis“ tauschen wir das alte Lötzinn komplett aus.. auch wenn es dadurch länger dauert. Dafür hält die Reparatur auch viel länger und es werden kalte Lötstellen vermieden.
Den Transponder Chip zu tauschen ohne Mikroskope wäre kaum machbar, da die Beinchen perfekt ausgerichtet werden müssen und hier ist jeder Millimeter entscheidend.
Die Ps5 hat im Anschluss natürlich wieder voll funktioniert. Dieser Beitrag dient als kleine Demonstration für eine Hdmi Transponder Ic Chip Reparatur einer Ps5, ohne großes Fachchinesisch.
Euer Console-Mod-Center Team.
